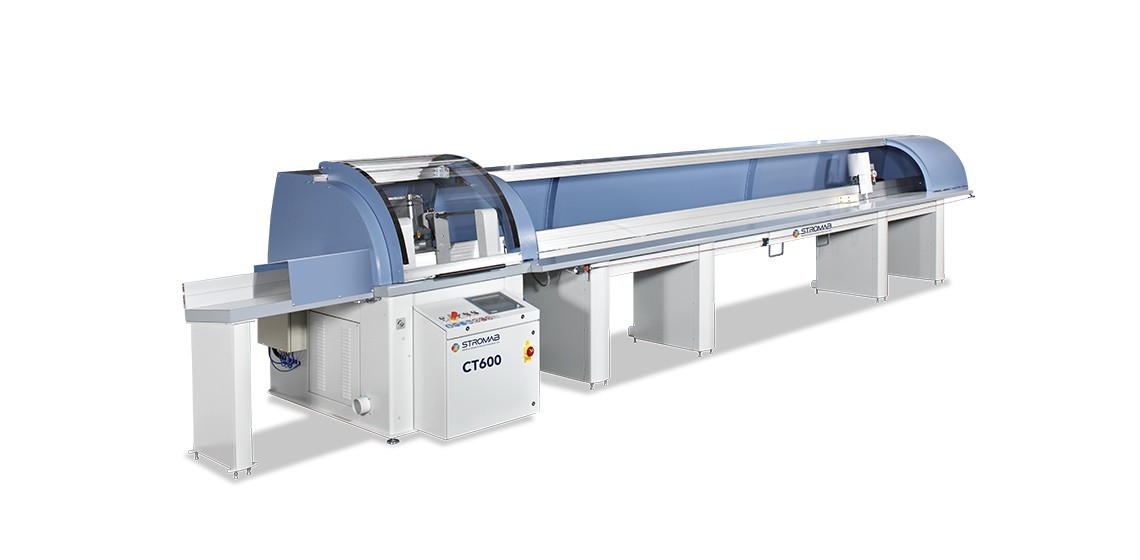

STROMAB AUTOMATA ÁCSIPARI FŰRÉSZ CT 600 / 6000
OPTIMALIZÁLT VÁGÁS
Forgóasztalának köszönhetően optimális megoldás minden egyenes (90°) és ferde (+/- 70°) vágáshoz, mind
A toló fogasléces adagolórendszerrel és kefe nélküli motorral van ellátva a maximális vágási pontosság biztosítása érdekében.
A szoftverarchitektúra egy Beckhoff elektronikus vezérlésre épül, 12 hüvelykes nagy felbontású érintőképernyővel,
egyszerű és intuitív 3D grafikus felülettel és Windows operációs rendszerrel.
A vágási listák közvetlenül a beépített szoftveren hozhatók létre, vagy importálhatók Ethernet vagy USB hálózati portokon keresztül.
A szoftver lehetővé teszi a vágási lista automatikus optimalizálását a hulladék csökkentése és a megmunkálási folyamat optimalizálása érdekében
4 kritérium szerint: maximális hossz, minimális hulladék, sorrend és prioritás .
Egy fotocella lehetővé teszi a vágandó munkadarab automatikus mérését ( OPTI funkció).
Egy második fotocella érzékeli a fluoreszkáló jeleket a csomók és hibák kiküszöbölése érdekében ( OPTI PLUS funkció). Lehetőség van címke- és tintasugaras nyomtatók

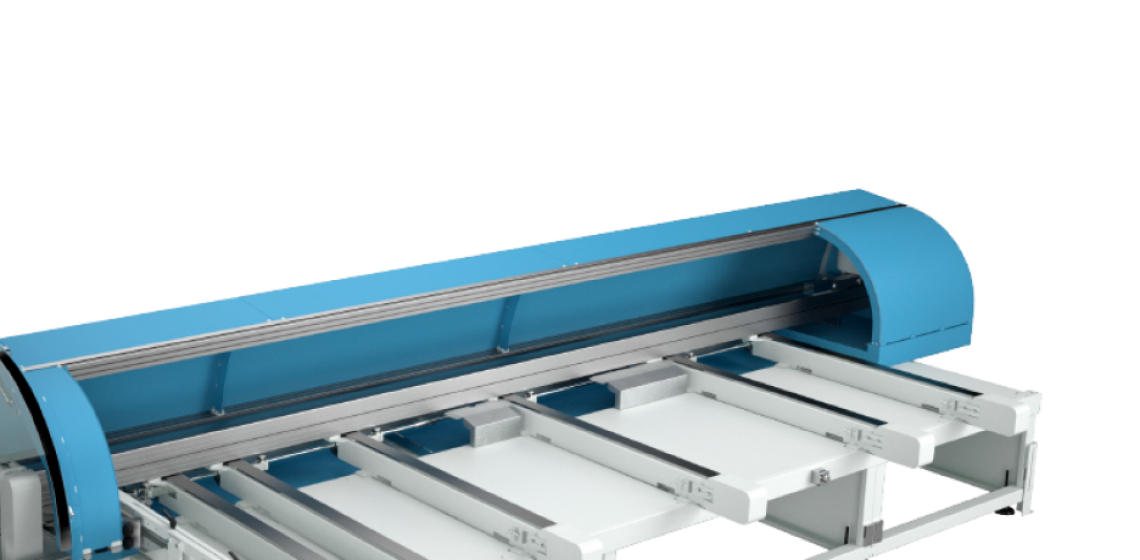

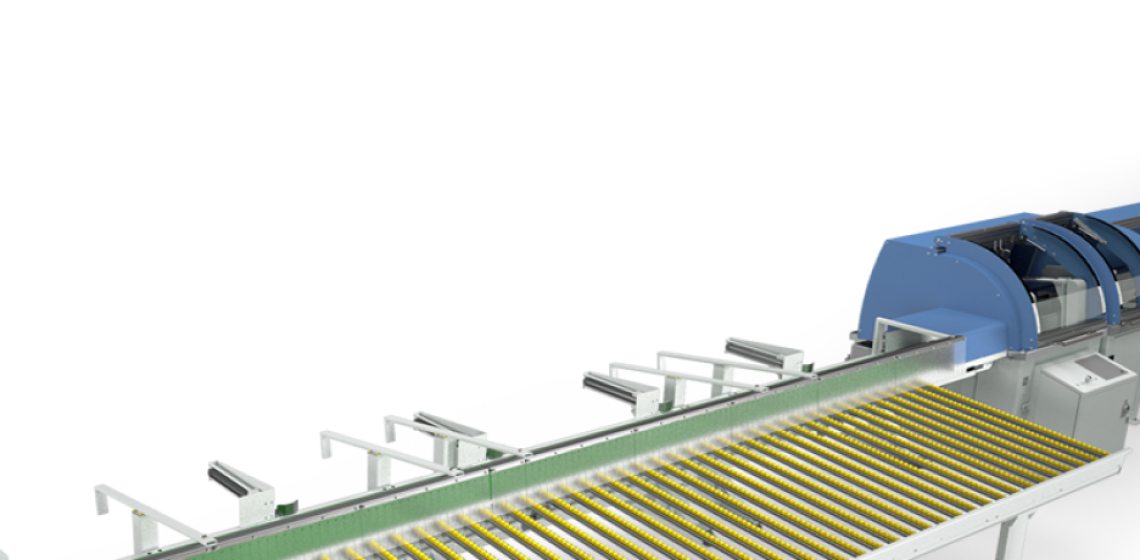

integrálására a vágósorba. Automatikus rakodó- és válogatóegységek kérésre megvalósíthatók. Összességében ez a tökéletes gép a legigényesebb ügyfelek számára is, rugalmas, de nagy termelési kapacitással. Referencia a speciális csomagolások, fapadlók, faházak (rácsos és keretes falak), zsaluzatok , valamint belső és külső bútorok gyártói számára.

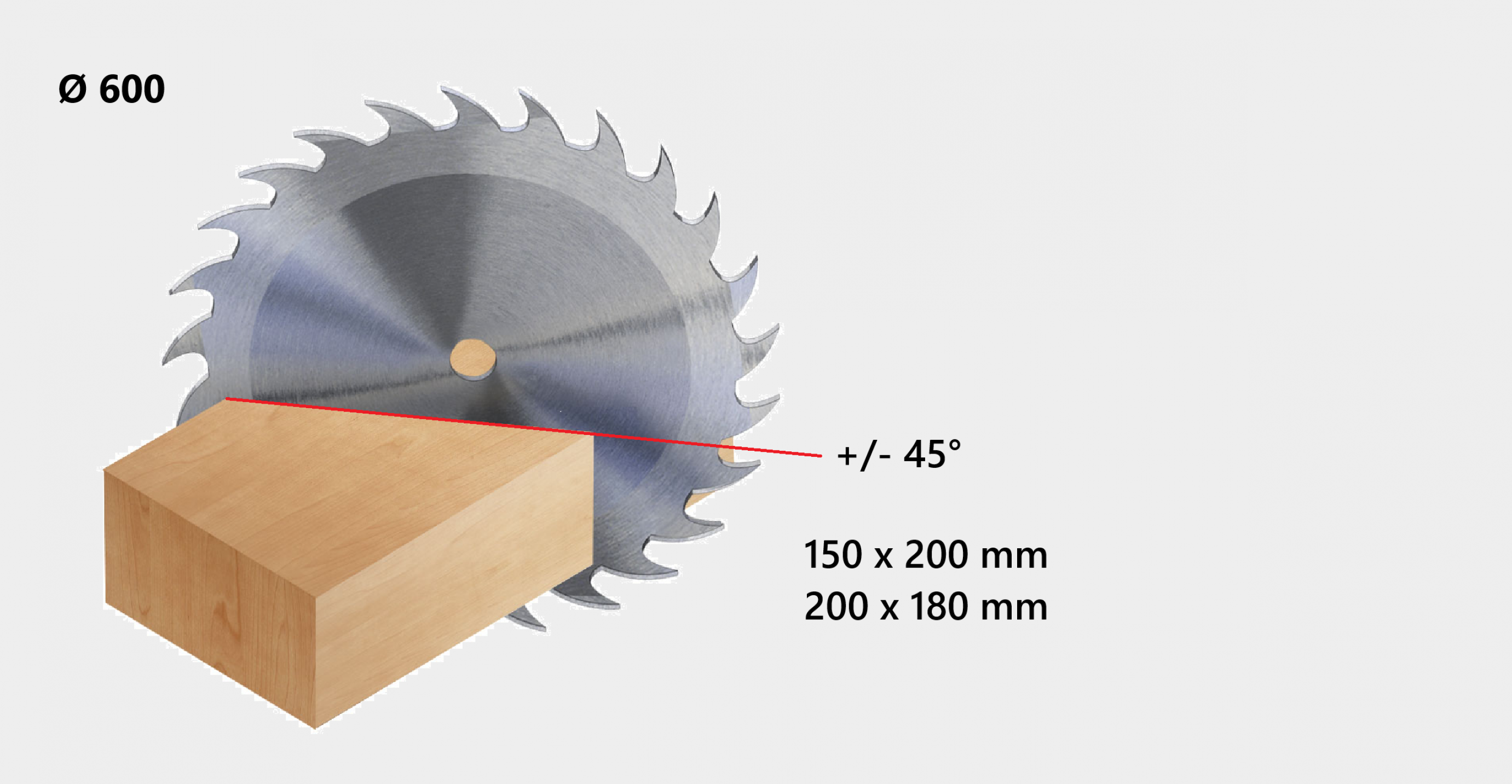

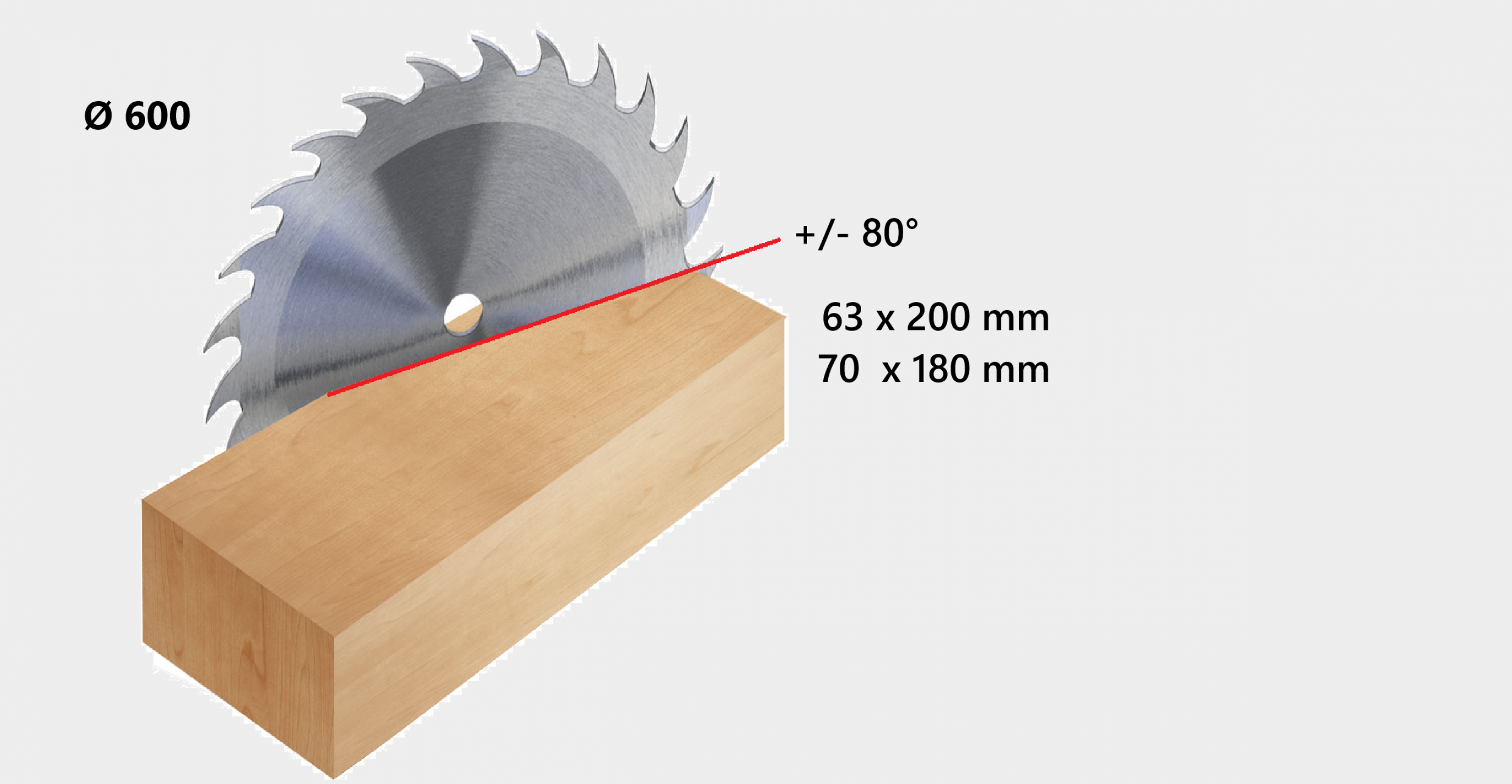

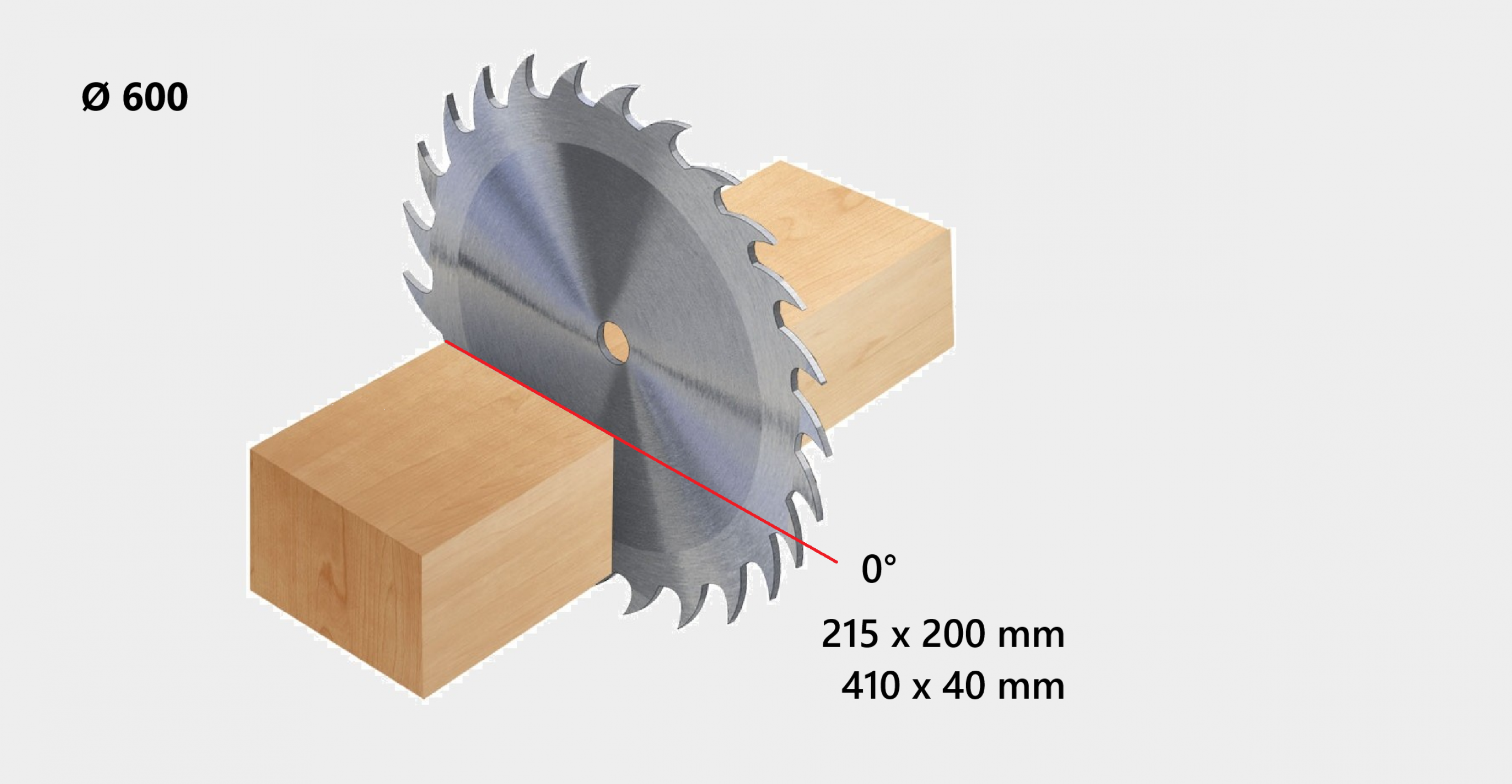

MAXIMÁLIS MAGASSÁG ÉS MAXIMÁLIS SZÉLESSÉG
MAXIMÁLIS MAGASSÁG ÉS MAXIMÁLIS SZÉLESSÉG
MAXIMÁLIS MAGASSÁG ÉS MAXIMÁLIS SZÉLESSÉG
STROMAB AUTOMATA ÁCSIPARI FŰRÉSZ CT 600 / 6000
Műszaki adatok:
Hidraulikus forgóasztalos körfűrészegység
– Hajtási teljesítmény motor 7,5 kW
– Fűrészlap átmérője Z=48×5 600 mm
– Fűrészlap furatátmérője 30 mm
– Ferde munkaasztal Igen
– Az asztal automatikus elforgatása -70° 0°+70°
– Forgási sebesség 0° / 0° / 70°-ig 3s
– Pozicionálási pontosság +/- 0,2°
– Pneumatikus munkadarab-rögzítő berendezés 2 db
– Pneumatikus oldalsó szintező 2 db
– Biztonsági fedél a vágóegység felett Igen
– Vágási kapacitás 0°-nál: 160 x 310 mm, 80 x 390 mm
– Vágási kapacitás 45°-ban: 160 x 220 mm, 80 x 270 mm
– Vágási kapacitás 70°-ban: 160 x 90 mm, 80 x 130 mm
– Minimális munkadarab vastagság 10 mm
Kapcsolódó terhelések
– Tápfeszültség 400 V / 50 Hz
– Vezérlőfeszültség 24 V
– Sűrített levegőigény 8 bar nyomáson ciklusonként kb. 8 Nl
– Szívócsonk Ø100 mm 2 darab
– Ø160 mm-es szívócsonk 1 db
– A levegő szívási sebessége a csonk közepén kb. 25-35 m/s
Elektronikusan vezérelt beadagoló:
– Betáplálási hossz: 6000 mm
– Hajtás kefe nélküli szervomotorral
– Precíziós fogaskerékkel ellátott adagolórendszer és méretmérés szervomotoros reszolveren keresztül
– Pneumatikusan felemelhető tolópont a munkadarab fölötti áthaladáshoz a következő ciklusban
– Pozicionálási tűrés +/- 0,4 mm
Vezérlőrendszer:
– Vezérlés Beckhoff ipari PC Windows CE operációs rendszerrel, érintőképernyős monitorral
– Adatbevitel billentyűzeten keresztül, USB-n vagy hálózaton keresztül
– 5 optimalizálási kritérium: a) maximális hossz , b) minimális hulladék c) alkatrészprioritás d) térfogat e)érték
– Lehetőség az egyedi alkatrészlisták feldolgozására vagy a megbízások összesítésére
– A feldolgozott alkatrészek grafikus megjelenítése
– Csomagonkénti feldolgozás lehetősége
– 70 darab vágási lista 21 mérettel listánként vagy egy darablista 400 mérettel
– Biztonsági eszköz
– A CE-szabványnak megfelelően Igen
– Védőburkolat mellékelve Igen
12-14 hét
Nem
Nem
Műszaki adatok:
– vágási magasság 145 mm
– Vágási hossz 510 mm 90°-ban
– Vágási hossz 350 mm 45°-ban
– A penge beállítása jobbra és balra -45° – 0 – 45°
– Motor 5,5 kW
– Feszültség 400 V / 50 Hz
– Sebesség 2800 fordulat/perc
– Fűrészlap átmérője 500 mm, furat 30 mm
– Kézi előtolás
– Elszívó csonk átmérője 150 mm
– Tartalmazza az 1 m hosszú, jobb oldali megállítósínnel ellátott görgős előtolószalagot is
– Tartalmazza 1 m-es kifelé vezető görgős futószalagot bal oldali megállító sínnel
– Tartalmazza a keményfém fűrészlapot, átmérője 500 mm
– CE-megfelelőség
– Súly 480 kg
1-2 hét
Nincs
– Betápláló görgős szállítószalag hosszabbító EUR 560,-/m – Kifelé menő asztal hosszabbító EUR 560,-/m – Lehajtható kerítés,szélesség 60 mm, kézi EUR 180,- – Lehajtható kerítés,szélesség 250 mm, kézi EUR 295,- – Lehajtható kerítés,szélesség 60 mm, pneumatikus EUR 775, – Összecsukható kerítés, szélesség 330 mm, pneumatikus 1325,- EUR – Felár a 7,5 kW motorteljesítményért 370,- EUR – Pneumatikus munkadarab-fogó 1100,- EUR – Keményfém fűrészlap, átmérő 450 mm 360,- EUR – Keményfém fűrészlap, átmérő 500 mm 430,- EUR
| Tömeg | 1200 kg |
|---|
